教你使用LCD Smartie监测软件

不可遗漏的硬件安装

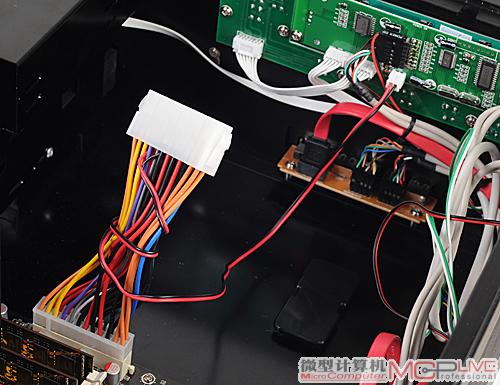

HTPC的LCD模块由于是集成在机箱上的，硬件安装很简单，但不可或缺。LCD模块的背后是一块电路板，使用时需要供电，因此我们在把主板装入机箱之后，一定记得要使用机箱附件中提供的24Pin转接线，将分离的2Pin供电线连接到LCD电路板(图1)。

图1

同时该LCD模块依靠USB传输数据，因此还要把模块上的USB插针插在主板上的USB插座上。

必要的软件安装

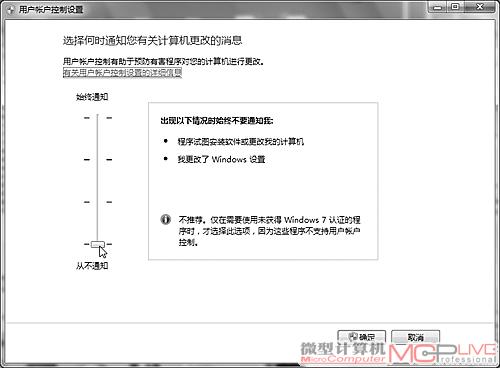

硬件安装完成后，接下来要安装机箱随机光盘中提供的LCD模块USB驱动程序，以及LCD模块的通用控制软件LCD Smartie。使用Windows Vista或Windows 7操作系统时，打开“控制版面”→“用户账户”，点击“更改用户账户控制设置”，将滑块拉到下方(图2)，以免LCD Smartie运行受阻。

图2

图3

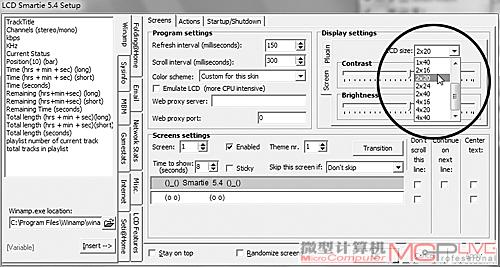

LCD Smartie是一款绿色软件，直接运行EXE程序即可。虽然其官方只说明支持Windows 2000/XP操作系统，但笔者发现该软件在Windows Vista和Windows 7操作系统也能正常使用。LCD Smartie支持多种分辨率，笔者使用的机箱LCD屏幕分辨率为2×20，因此LCD Smartie软件中首先要将“LCD Size”选为“2×20”(图3、图4)，并将“LCD Setting”选为“Matrix Orbital Display(Serail)”(根据LCD模块芯片而定)，COM口设置为“COM3”。

图4

让HTPC自动启动LCD屏显功能

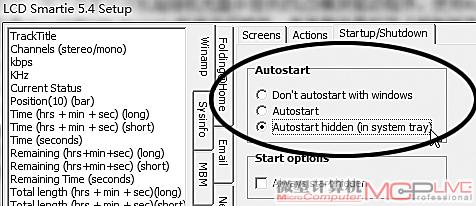

如果安装的是LCD Smartie 5.4版，在它的控制下，HTPC的LCD屏幕会默认轮流显示软件版本、Winamp状态、CPU和内存负载、时间、硬盘分区使用量、网络状态等实用的信息，我们还可以自定义显示的信息，多可显示20种。不过这款软件默认没有开机启动，而HTPC的LCD屏幕又只有在LCD Smartie软件运行的情况下才有显示，因此我们可以在该软件中点击“Startup/Shutdown”，选择“Auto Start Hidden”(图5)，这样它就能在后台自动开机启动了。

图5

疑难问答

Q：为什么CPU占用率始终为“0”？
A：打开注册表“HKEY_LOCAL_MACHINESYSTEM CurrentControlSetServicesPerfOSPerformance”，将“Disable Performance Counters”的值改为“0”并重启即可。

Q：LCD Smartie显示错误提示：“dlportio.sys driver was not loaded.Port I/O will have no effect”。
A：安装port95nt.exe补丁程序，并在注册表找到“HKEY_LOCAL_MACHINESYSTEMCurrent Control SetServices”，删除“dlportio”键值。

有需要驱动程序及软件的读者，请访问http://blog.mcplive.cn/index.php?controller=view&action=index&aid=556进行下载。
