华硕ARES显卡内部拆解图片大赏

“下面你看到的不是普通显卡，它的性能比目前顶级的Radeon HD 5970更强；它的用料无比奢华；它的散热设计令人叹为观止；它在今年的Computex展会上一经展出，就立刻成为焦点；它限量生产1000片，是DIYer梦寐以求的利器……是的，它就是华硕ARES战神显卡。如今这位“寂寞”的战神来到了《微型计算机》，意欲展现它的风姿。”

本刊在7月下对华硕顶级ARES显卡进行了测试，相信大家都很好奇，这头巨兽的内部结构究竟是怎样的。今天我们就一起来看看。

ARES与GeForce GTX 480以及Radeon HD 5970之间的对比

暴力拆解

暴力拆解

暴力拆解

ARES的两颗GPU上方分别搭载了两个纯铜鳍片

ARES的两颗GPU上方分别搭载了两个纯铜鳍片

ARES的两颗GPU上方分别搭载的纯铜鳍片

PCB正面

PCB反面

8(4×2)相核心供电，PWM芯片为常见的Volterra VT1165MF，MOSFET为VT1157SF

8(4×2)相核心供电，PWM芯片为常见的Volterra VT1165MF，MOSFET为VT1157SF

8(4×2)相核心供电，PWM芯片为常见的Volterra VT1165MF，MOSFET为VT1157SF

中间的2项供电是供給核心的，是专门供电1.1v部分的，因为ATI有一个技术叫做power play，其中有一项功能就是当显卡在低功耗时会自动给GPU降压，但是GPU有一部分衡定电压不可以降，降了就会死机，所以用GPU的这部分供电来提供比较衡定的基础电压。

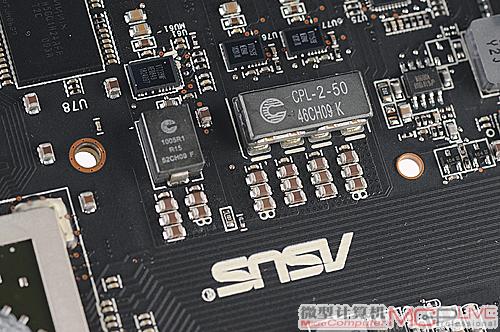

专门设计了电路用于给桥接芯片PLX供电

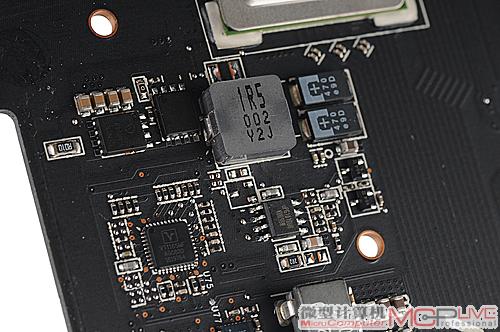

该显卡采用2相显存供电，这是其中1相。

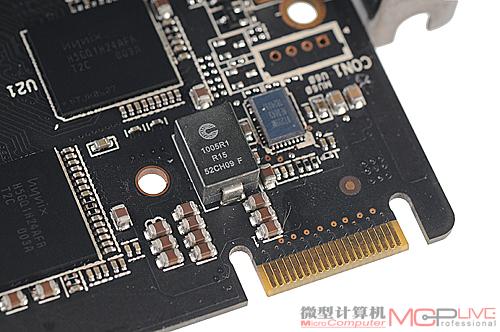

在两相排感旁边的就是另一相显存供电，使用了VT239WF芯片。而这两相排感是为1.1V核心供电的，因为AMD有一个Powerplay技术，可以在待机时降低频率。而这这两相供电就是当显卡在低功耗或者低负载时，自动为GPU降压。不过GPU有一个部分恒定的电压是不能降低的，否则就会死机。因此这两相排感的另一个作用就是保持恒定电压稳定。
